کانفیگ سوئیچ سیسکو 2960

سوئیچ‌های سری Cisco Catalyst 2960 از پرکاربردترین تجهیزات شبکه در سازمان‌ها و شرکت‌ها هستند که امکانات متنوعی را برای مدیریت و بهبود عملکرد شبکه ارائه می‌دهند. در این مقاله، به بررسی مشخصات فنی، ویژگی‌ها، مراحل پیکربندی و مقایسه این سوئیچ با سوئیچ‌های هم‌رده می‌پردازیم.

مشخصات فنی سوئیچ سیسکو 2960

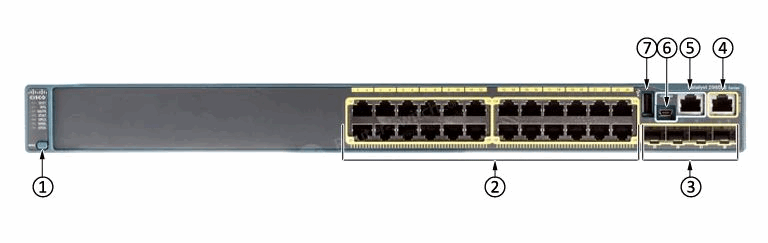

سوئیچ‌های سری 2960 در مدل‌های مختلفی عرضه می‌شوند که هر کدام ویژگی‌های خاص خود را دارند. در جدول زیر، مشخصات فنی مدل WS-C2960S-24PS-L ارائه شده است:

ویژگی	توضیحات
تعداد پورت‌ها	24 پورت 10/100/1000 گیگابیت بر ثانیه
پورت‌های   Uplink	2 پورت SFP  برای اتصال فیبر نوری
PoE	پشتیبانی از PoE  با توان کل 370 وات
پردازنده	APM86392 600MHz  دو هسته‌ای
حافظه   DRAM	128 مگابایت
حافظه  فلش	64  مگابایت
پهنای باند سوئیچینگ	176  گیگابیت بر ثانیه
پهنای باند فورواردینگ	88  گیگابیت بر ثانیه
نرخ ارسال بسته‌ها	65.5 میلیون بسته در ثانیه
ابعاد	44.5 × 38.6 × 4.5 سانتی‌متر
وزن	5.5  کیلوگرم
دمای عملیاتی	0  تا 45 درجه سانتی‌گراد
قابلیت استک شدن	پشتیبانی از فناوری FlexStack  برای استک کردن تا 4 سوئیچ با پهنای باند 10 گیگابیت بر ثانیه
ویژگی‌های امنیتی	پشتیبانی از  Port Security، X802.1 Authentication ، ACLs، DHCP Snooping
مدیریت و نظارت	رابط کاربری گرافیکی (GUI)  و خط فرمان   (CLI)، پشتیبانی از   Cisco Network Assistant (CNA)، قابلیت‌های نظارت و عیب‌یابی پیشرفته مانند SPAN  و  RMON
ویژگی‌های دیگر	پشتیبانی از QoS (Quality of Service)  برای اولویت‌بندی ترافیک حساس مانند ویدئو و صدا، پشتیبانی از حداکثر 255  VLAN، قابلیت Energy Efficient Ethernet (EEE)  برای مصرف بهینه انرژی

ویژگی ها و قابلیت های سوئیچ سیسکو 2960

• پشتیبانی از VLAN: امکان تقسیم‌بندی شبکه به بخش‌های مجزا برای افزایش امنیت و مدیریت بهتر ترافیک.

• Spanning Tree Protocol (STP): جلوگیری از ایجاد حلقه‌های مخرب در شبکه و تضمین پایداری آن.

• Quality of Service (QoS):  اولویت‌بندی ترافیک مهم مانند ویدئو و صدا برای بهبود کیفیت سرویس‌ها.

• Port Security: محدود کردن دسترسی به پورت‌ها برای جلوگیری از دسترسی غیرمجاز.

• پشتیبانی از PoE: تأمین برق دستگاه‌های متصل مانند تلفن‌های  VoIP و دوربین‌های نظارتی از طریق کابل شبکه.

• قابلیت استک شدن: امکان اتصال چندین سوئیچ به‌صورت یکپارچه برای افزایش ظرفیت و مدیریت متمرکز.

مراحل اولیه پیکربندی سوئیچ سیسکو 2960

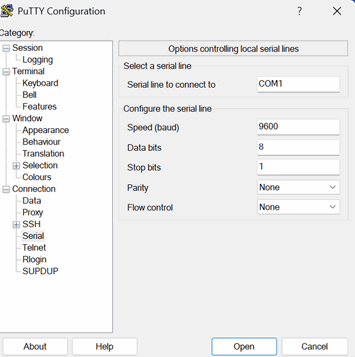

• اتصال به سوئیچ و ورود به  CLI: برای پیکربندی سوئیچ، ابتدا با استفاده از کابل کنسول و نرم‌افزارهایی مانند PuTTY به سوئیچ متصل شوید. پس از اتصال، با فشردن کلید Enter وارد محیط CLI شوید. تنظیمات ترمینال باید به صورت زیر باشد:
  (Baud Rate): 9600
 ندارد : (Parity)
(Data Bits): 8
(Stop Bit): 1
ندارد:  (Flow Control)

•

• ورود به حالت  Privileged EXEC: برای دسترسی به دستورات مدیریتی، دستور زیر را وارد کنید:
  enable

•  ورود به حالت  Global Configuration: برای انجام تنظیمات کلی، دستور زیر را وارد کنید:
  configure terminal

• تنظیم نام سوئیچ: برای تعیین نام برای سوئیچ، از دستور زیر استفاده کنید:
  hostname Switch-2960

• تنظیم رمز عبور برای دسترسی به حالت  Privileged EXEC: برای افزایش امنیت، یک رمز عبور قوی تعیین کنید:
  enable secret strongpassword

• تنظیم دسترسی کنسول: برای تنظیم رمز عبور برای دسترسی از طریق کنسول:
  line console 0
password consolepass
login
exit

• تنظیم  SSH برای اتصال امن: برای فعال‌سازی SSH و افزایش امنیت مدیریت از راه دور:
  ip domain-name mynetwork.local
crypto key generate rsa
ip ssh version 2

• تنظیم آدرس IP برای VLAN مدیریت: برای دسترسی مدیریتی به سوئیچ، یک آدرس IP به VLAN 1 اختصاص دهید:
  interface vlan 1
ip address 192.168.1.100 255.255.255.0
no shutdown
exit

• ذخیره تنظیمات: برای ذخیره تغییرات انجام‌شده:
  running-config startup-config

تنظیمات پیشرفته سوئیچ سیسکو 2960

1. 1. پیکربندی  VLAN: برای ایجاد  VLAN و اختصاص پورت‌ها:
   vlan 10
name Sales
exit

2. 2. اختصاص پورت‌ها به  VLAN: پس از ایجاد  VLAN، باید پورت‌های مربوطه را به آن اختصاص دهید:
   interface fa0/1
switchport mode access
switchport access vlan 10
exit

3. 3. فعال‌سازی  Spanning Tree Protocol (STP): برای جلوگیری از حلقه در شبکه، STP را فعال کنید:
   spanning-tree mode rapid-pvst

4. 4. تنظیم  QoS برای بهینه‌سازی ترافیک  VoIP:
   mls qos
interface fa0/10
mls qos trust dscp
exit

5. 5. فعال‌سازی  Port Security:
   interface fa0/2
switchport port-security
switchport port-security maximum 2
switchport port-security violation restrict
switchport port-security mac-address sticky
exit

برای راه‌اندازی شبکه‌ای پایدار، آشنایی با کانفیگ سوئیچ سیسکو 2960 ضروری است. در ادامه، می‌توانید با بررسی خرید سوئیچ سیسکو مناسب، تجهیزات شبکه خود را تکمیل کنید.

مقایسه سوئیچ سیسکو 2960 با X-3560

سوئیچ Cisco 3560-X یک سوئیچ لایه 3 است و قابلیت Routing دارد، درحالی‌که  Cisco 2960 بیشتر مناسب شبکه‌های لایه 2 است.

تست و عیب‌یابی سوئیچ سیسکو 2960

1. عدم دسترسی به سوئیچ از طریق  SSH یا  Telnet
     مشکل: پس از تنظیم SSH یا Telnet، اتصال از راه دور به سوئیچ ممکن نیست.
   راه‌حل:
   بررسی تنظیمات SSH
   show ip ssh
   بررسی اینکه پورت‌های  vty برای  SSH/Telnet تنظیم شده‌اند.
   show running-config | include line vty
   اگر SSH فعال نبود، آن را تنظیم کنید.

2. پورت‌های سوئیچ کار نمی‌کنند.
     مشکل: بعضی از پورت‌های فیزیکی سوئیچ غیرفعال هستند یا ارتباطی ندارند.
     علت احتمالی:
   اینترفیس در حالت  shutdown قرار دارد.
   کابل شبکه مشکل دارد.
   تنظیمات  VLAN به درستی انجام نشده است.
    راه‌حل:
   بررسی وضعیت اینترفیس‌ها
   show interfaces status
   اگر اینترفیس  shutdown بود، فعالش کنید:
   configure terminal
interface fa0/1
no shutdown
exit
copy running-config startup-config
   نکته: بررسی کنید که کابل شبکه درست متصل باشد و سوئیچ مقابل روشن باشد.

3. پیکربندی VLAN اعمال نشده است.
     مشکل: یک VLAN در سوئیچ ایجاد شده، اما کلاینت‌ها ارتباط ندارند.
    علت احتمالی:
   پورت‌ها به  VLAN درست اختصاص داده نشده‌اند.
   Trunk بین سوئیچ‌ها تنظیم نشده است.
   VLAN در سوئیچ مقابل تعریف نشده است.
    راه‌حل:
   بررسی  VLANهای تعریف‌شده
   show vlan brief
   اختصاص پورت به  VLAN صحیح
   switchport mode access
switchport access vlan 10
   بررسی وضعیت  Trunk بین سوئیچ‌ها
   show interfaces trunk
     نکته: اگر سوئیچ دیگری در شبکه دارید، مطمئن شوید که همان VLAN روی آن نیز تنظیم شده است.

4. DHCP روی کلاینت‌ها کار نمی‌کند.
     مشکل: کلاینت‌ها از DHCP Server آدرس IP دریافت نمی‌کنند.
   علت احتمالی:
   DHCP Snooping فعال است اما درست پیکربندی نشده است.
   ترافیک DHCP در VLAN مربوطه فوروارد نمی‌شود.
    راه‌حل:
   بررسی اینکه  DHCP Snooping فعال است یا نه
   show ip dhcp snooping

5. فعال‌سازی  DHCP Snooping روی سوئیچ
   ip dhcp snooping
ip dhcp snooping vlan 10
interface fa0/24
ip dhcp snooping trust
     نکته: اگر سوئیچ بین DHCP Server و کلاینت قرار دارد، پورت متصل به DHCP Server باید trusted باشد.

6. خطای "Native VLAN Mismatch" در  Trunk
     مشکل: هنگام اتصال دو سوئیچ، پیغام  Native VLAN Mismatch نمایش داده می‌شود.
   علت احتمالی:
   Native VLAN روی لینک  Trunk در دو سوئیچ متفاوت است.
    راه‌حل:
   بررسی تنظیمات  Trunk روی سوئیچ اول
   show interfaces trunk
   تنظیم یکسان کردن  Native VLAN در هر دو سوئیچ
   interface fa0/24
switchport trunk native vlan 99
     نکته: مقدار VLAN Native باید روی هر دو سوئیچ یکسان باشد.

7. ترافیک  Multicast یا Broadcast زیاد است
    مشکل: افزایش Broadcast در شبکه باعث کاهش سرعت می‌شود.
   علت احتمالی:
   وجود حلقه در شبکه (Loop).
   عدم تنظیم Spanning Tree Protocol (STP).
    راه‌حل:
   بررسی وضعیت  STP
   show spanning-tree
   فعال‌سازی STP روی سوئیچ
   configure terminal
spanning-tree mode rapid-pvst
     نکته: اگر حلقه‌ای در شبکه وجود دارد، STP آن را قطع می‌کند و از Broadcast Storm جلوگیری می‌شود.

8. دستورات ذخیره نمی‌شوند و پس از ریستارت پاک می‌شوند
     مشکل: پس از راه‌اندازی مجدد، تنظیمات انجام‌شده اعمال نمی‌شوند.
     علت احتمالی:
   تنظیمات در Running Config اعمال شده اما در Startup Config ذخیره نشده‌اند.
   راه‌حل:
   ذخیره تنظیمات روی حافظه دائمی
   copy running-config startup-config
   نکته: همیشه بعد از تغییرات مهم، تنظیمات را ذخیره کنید.

دستورات پرکاربرد برای بررسی وضعیت سوئیچ سیسکو 2960

نکات کاربردی و بهینه سازی کانفیگ سوئیچ سیسکو 2960

• استفاده از  SSH به جای  Telnet برای امنیت بیشتر

• محدود کردن دسترسی به  VLAN مدیریت با  ACL

• به‌روزرسانی  IOS برای جلوگیری از مشکلات امنیتی

• پیکربندی  Port Security برای جلوگیری از حملات شبکه

نتیجه‌گیری

در این مقاله از افق داده ها ایرانیان بررسی کردیم که سوئیچ‌های سیسکو Cisco 2960  برای شبکه‌های لایه ۲ با ویژگی‌های امنیتی و مدیریتی مناسب طراحی شده‌اند. در مقایسه با سوئیچ‌های Cisco 3560-X، این مدل مقرون‌به‌صرفه‌تر است، اما از قابلیت‌های لایه ۳ به‌طور کامل پشتیبانی نمی‌کند. انتخاب بین این دو، به نیازهای شبکه‌ی شما بستگی دارد.

سوالات متداول

• آیا سوئیچ  سیسکو 2960 قابلیت لایه 3 دارد؟
  به‌صورت محدود! برخی مدل‌های سوئیچ 2960-L از Static Routing پشتیبانی می‌کنند ولی در واقع به طور کلی سوئیچ لایه 2 محسوب می‌شود.

• چگونه می‌توان پسورد سوئیچ را ریست کرد؟
  باید وارد ROMMON mode شوید و فایل startup-config را حذف کنید.

• چگونه نسخه IOS سوئیچ را مشاهده کنیم؟
  با دستور show version

•  آیا همه مدل‌های سوئیچ سیسکو 2960 از PoE پشتیبانی می‌کنند؟
  خیر، فقط مدل‌هایی مانند Cisco 2960-24PC-L این قابلیت را دارند.

• چگونه می‌توان VLANهای تنظیم‌شده را بررسی کرد؟
  با دستور show vlan brief
