اتصال به سوئیچ سیسکو از طریق IP

سوئیچ‌های سیسکو یکی از پرکاربردترین تجهیزات شبکه در دنیا هستند که برای مدیریت و پیکربندی آن‌ها روش‌های مختلفی وجود دارد. یکی از رایج‌ترین و کارآمدترین روش‌های اتصال به سوئیچ، استفاده از آدرس IP است که امکان مدیریت از راه دور را فراهم می‌کند. در این مقاله، نحوه اتصال به سوئیچ سیسکو از طریق IP را بررسی می‌کنیم و روش‌های مختلف آن از جمله اتصال سوئیچ به سوئیچ، مدیر به سوئیچ و کلاینت به سوئیچ را توضیح خواهیم داد. همچنین نکات امنیتی و عیب‌یابی اتصال از راه دور را نیز پوشش خواهیم داد.

مراحل اتصال به سوئیچ سیسکو از طریق IP

برای اتصال به سوئیچ سیسکو از طریق آدرس IP، می‌توان از روش‌های مختلفی مانند  SSH،  Telnet و رابط وب استفاده کرد. در ادامه، مراحل هر یک از این روش‌ها توضیح داده شده است.

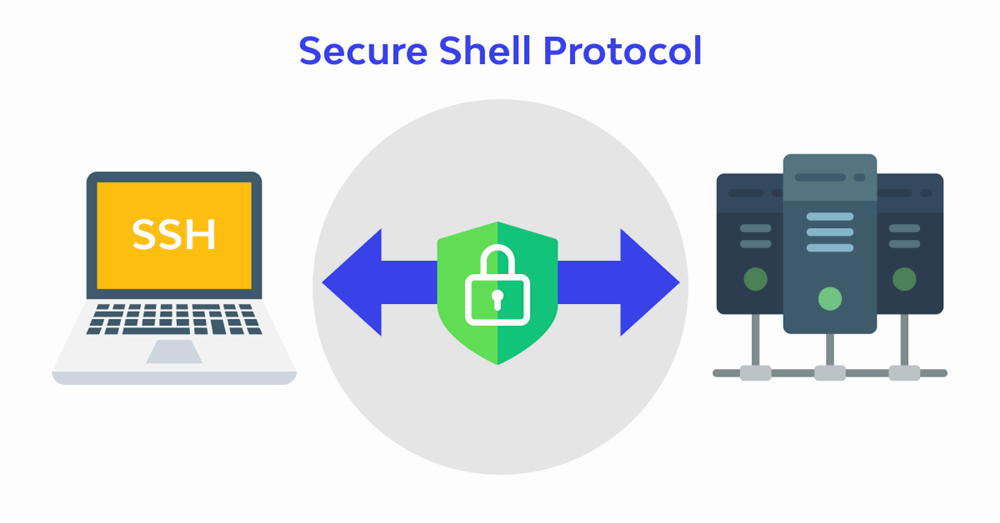

اتصال از طریق  SSH

SSH (Secure Shell) یک پروتکل امن برای ارتباط با دستگاه‌های شبکه است که اطلاعات را به صورت رمزنگاری‌شده منتقل می‌کند.

برای اتصال به سوئیچ سیسکو از طریق  SSH، مراحل زیر را دنبال کنید:

• تعیین آدرس  IP سوئیچ: ابتدا باید آدرس IP اختصاص‌داده‌شده به سوئیچ را بدانید.

• استفاده از نرم‌افزار  SSH: یک نرم‌افزار  SSH مانند  PuTTY را بر روی سیستم خود نصب و اجرا کنید.

• وارد کردن اطلاعات اتصال: در فیلد "Host Name" یا "IP Address"، آدرس IP سوئیچ را وارد کنید. پورت پیش‌فرض SSH عدد 22 است.

• برقراری اتصال: روی دکمه "Open" کلیک کنید تا اتصال برقرار شود. سپس نام کاربری و رمز عبور خود را وارد نمایید.

توجه داشته باشید که برای استفاده از  SSH، باید این پروتکل بر روی سوئیچ فعال شده باشد. برای فعال‌سازی  SSH، می‌توانید از دستورات زیر در محیط  CLI سوئیچ استفاده کنید:

Switch(config)# ip domain-name example.com

Switch(config)# crypto key generate rsa

Switch(config)# username admin privilege 15 secret AdminPassword

Switch(config)# line vty 0 15

Switch(config-line)# transport input ssh

Switch(config-line)# login local

این دستورات دامنه، کلید رمزنگاری  RSA، نسخه  SSH و تنظیمات خطوط  VTY را پیکربندی می‌کنند.

اتصال به سوئیچ سیسکو از طریق IP یکی از روش‌های رایج برای مدیریت و پیکربندی این تجهیزات در بستر شبکه است. اگر در حال راه‌اندازی یا توسعه زیرساخت شبکه خود هستید، پیشنهاد می‌کنیم نگاهی به گزینه‌های موجود در بخش خرید سوئیچ شبکه داشته باشید.

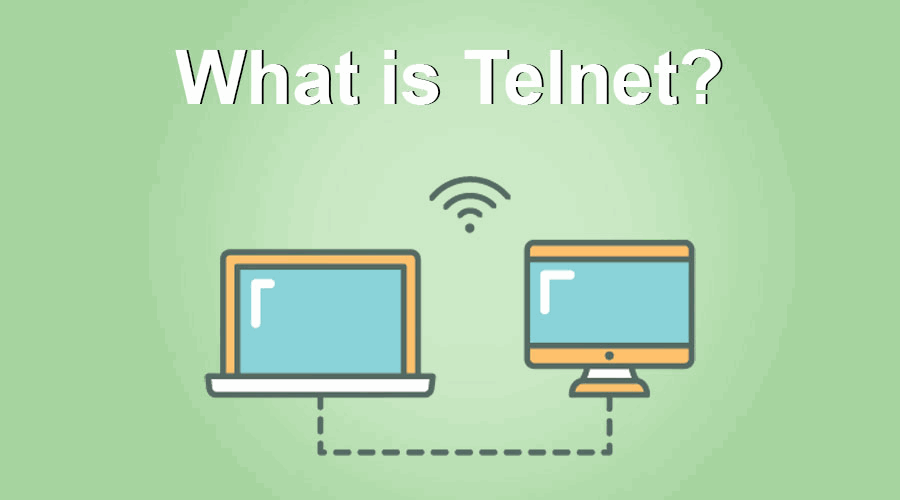

اتصال از طریق  Telnet

Telnet یک پروتکل قدیمی برای دسترسی به دستگاه‌های شبکه است که اطلاعات را به صورت متن ساده (غیر رمزنگاری‌شده) منتقل می‌کند. به دلیل مسائل امنیتی، استفاده از  Telnet توصیه نمی‌شود.

با این حال، برای اتصال از طریق  Telnet، مراحل زیر را دنبال کنید:

• فعال‌سازی Telnet بر روی سوئیچ: با استفاده از دستورات زیر، Telnet را بر روی سوئیچ فعال کنید:
  Switch(config)# line vty 0 15
Switch(config-line)# transport input telnet
Switch(config-line)# password your_password
Switch(config-line)# login

• استفاده از نرم‌افزار Telnet: از نرم‌افزارهایی مانند PuTTY یا ترمینال سیستم‌عامل خود برای اتصال استفاده کنید.

• وارد کردن آدرس IP سوئیچ: در فیلد مربوطه، آدرس IP سوئیچ را وارد کرده و اتصال را برقرار کنید.

• وارد کردن نام کاربری و رمز عبور: پس از برقراری اتصال، نام کاربری و رمز عبور را وارد نمایید.

به دلیل عدم رمزنگاری در Telnet، توصیه می‌شود از SSH به جای Telnet استفاده کنید.

اتصال از طریق رابط وب (Web Interface)

برخی از سوئیچ‌های سیسکو دارای رابط وب هستند که امکان مدیریت از طریق مرورگر وب را فراهم می‌کنند. برای اتصال از طریق رابط وب، مراحل زیر را دنبال کنید:

• تعیین آدرس IP سوئیچ: آدرس IP اختصاص‌داده‌شده به سوئیچ را بدانید.

• باز کردن مرورگر وب: مرورگر وب خود را باز کنید.

• وارد کردن آدرس IP در نوار آدرس: آدرس IP سوئیچ را در نوار آدرس مرورگر وارد کرده و کلید Enter را فشار دهید.

• وارد کردن نام کاربری و رمز عبور: در صفحه ورود، نام کاربری و رمز عبور خود را وارد کرده و به رابط وب سوئیچ دسترسی پیدا کنید.

توجه داشته باشید که برای استفاده از رابط وب، باید سرویس HTTP یا HTTPS بر روی سوئیچ فعال باشد. برای فعال‌سازی، می‌توانید از دستورات زیر استفاده کنید:

Switch(config)# ip http server

برای استفاده از اتصال امن HTTPS:

Switch(config)# ip http secure-server

مقایسه روش‌های مختلف اتصال به سوئیچ

اتصال سوئیچ به سوئیچ (Switch to Switch)

در شبکه‌های بزرگ، اتصال مستقیم بین سوئیچ‌ها برای ایجاد افزونگی، افزایش پهنای باند و بهبود پایداری شبکه اهمیت دارد.

موارد کاربرد و مراحل انجام:

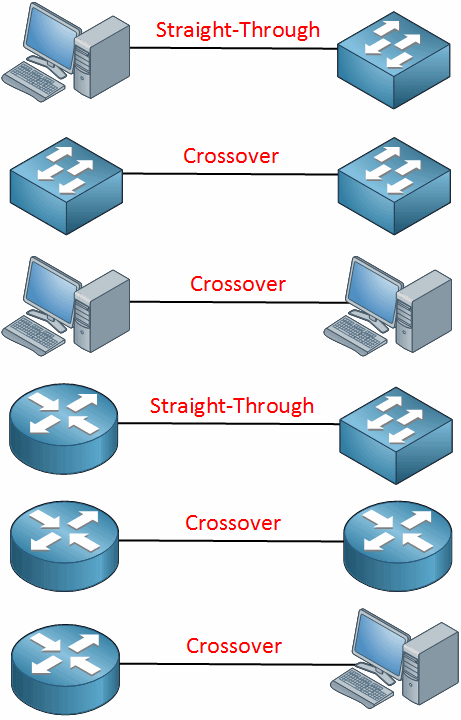

• کابل‌های کراس‌اور: برای اتصال مستقیم دو سوئیچ به یکدیگر معمولاً از کابل‌های کراس‌اور استفاده می‌شود. برخی سوئیچ‌های جدید نیز از فناوری Auto-MDI/MDIX پشتیبانی می‌کنند که نیازی به کابل‌های مخصوص ندارند.

• پیکربندی پورت‌ها: در بسیاری موارد لازم است پورت‌های مورد استفاده به صورت دستی پیکربندی شوند تا از تنظیمات صحیح VLAN، Duplex و Speed اطمینان حاصل شود.

• تنظیمات VLAN و  Spanning Tree: اطمینان از تنظیم صحیح VLANها جهت تفکیک ترافیک و جلوگیری از حلقه‌های شبکه با پیکربندی Spanning Tree Protocol (STP) از اهمیت ویژه‌ای برخوردار است.

برای اتصال دو سوئیچ از طریق IP و ایجاد ارتباط بین آن‌ها، مراحل زیر را دنبال کنید:

• بررسی کنید که هر دو سوئیچ دارای آدرس  IP در همان رنج شبکه هستند.

• از پروتکل‌های  CDP (Cisco Discovery Protocol) یا  LLDP برای شناسایی ارتباط استفاده کنید.

• پیکربندی  Trunk بین سوئیچ‌ها برای انتقال VLANها:
  interface gigabitEthernet 1/0/1
switchport mode trunk
switchport trunk allowed vlan all
exit

• تست ارتباط بین سوئیچ‌ها با دستور ping:
  ping 192.168.1.101

اتصال مدیر شبکه به سوئیچ (Admin to Switch)

این نوع اتصال معمولاً از طریق کامپیوتر شخصی یا لپ‌تاپ مدیر شبکه برقرار می‌شود و برای پیکربندی، مانیتورینگ و عیب‌یابی استفاده می‌شود.

مراحل اتصال مدیر به سوئیچ:

• تنظیمات شبکه کامپیوتر مدیر: اطمینان حاصل کنید که کامپیوتر مدیر در همان شبکه یا با تنظیمات مسیریابی مناسب به سوئیچ دسترسی دارد.

• استفاده از نرم‌افزار مدیریت: علاوه بر SSH و Telnet، ابزارهایی مانند Cisco Network Assistant یا نرم‌افزارهای مانیتورینگ شبکه می‌توانند در مدیریت موثر سوئیچ‌ها کمک کنند.

• تنظیمات دسترسی: ایجاد حساب‌های کاربری با سطوح دسترسی مختلف (مثلاً مدیر، اپراتور) و اعمال سیاست‌های امنیتی جهت محدود کردن دسترسی‌های غیرضروری از جمله مراحل حیاتی در این نوع اتصال است.

مدیر شبکه می‌تواند از طریق SSH یا Telnet به سوئیچ متصل شود:

اتصال از طریق SSH:

• بررسی کنید که SSH روی سوئیچ فعال باشد.

• در سیستم خود، ترمینال را باز کنید و دستور زیر را وارد کنید:
  ssh admin@192.168.1.100

• رمز عبور را وارد کنید تا به محیط CLI دسترسی پیدا کنید.

اتصال از طریق Telnet:

• در صورتی که SSH فعال نیست، می‌توان از Telnet استفاده کرد:
  telnet 192.168.1.100

توجه: Telnet امنیت کمتری نسبت به SSH دارد و توصیه نمی‌شود.

لیست دستورات کاربردی اتصال به سوئیچ سیسکو

اتصال کلاینت به سوئیچ (Endpoint to Switch)

کلاینت‌ها می‌توانند از طریق کابل شبکه یا  Wi-Fi (در صورت پشتیبانی سوئیچ) به آن متصل شوند. برای ارتباط صحیح:

• بررسی کنید که کلاینت در همان رنج  IP قرار دارد.

• اگر DHCP روی شبکه فعال است، اطمینان حاصل کنید که سوئیچ به کلاینت آدرس IP اختصاص می‌دهد.

• تست ارتباط از طریق  ping:
  ping 192.168.1.100

در صورت نیاز، تنظیمات دستی IP را روی کلاینت انجام دهید.

نکات امنیتی در اتصال به سوئیچ سیسکو

برای افزایش امنیت اتصال به سوئیچ:

• غیرفعال کردن  Telnet و استفاده از  SSH:
  line vty 0 4
transport input ssh
exit

• استفاده از فایروال و لیست‌های کنترل دسترسی (ACLs):
  access-list 10 permit 192.168.1.0 0.0.0.255
line vty 0 4
access-class 10 in
exit

• فعال‌سازی احراز هویت دو مرحله‌ای در محیط‌های حساس.

• غیرفعال کردن پورت‌های غیرضروری برای جلوگیری از دسترسی غیرمجاز:
  interface gigabitEthernet 1/0/10
shutdown
exit

عیب‌یابی اتصال به سوئیچ سیسکو از طریق IP از راه دور

اگر قادر به اتصال به سوئیچ از طریق IP نیستید، موارد زیر را بررسی کنید:

• بررسی وضعیت پورت‌های فیزیکی و کابل‌ها.

• استفاده از دستور  show ip interface brief برای بررسی وضعیت IP و  VLAN مدیریت:
  show ip interface brief

• بررسی لیست دسترسی (ACL) که ممکن است دسترسی را مسدود کند.

• بررسی تنظیمات فایروال که ممکن است اتصال را محدود کند.

• استفاده از دستور  debug برای مشاهده لاگ‌های اتصال:
  debug ip ssh

نتیجه‌گیری

اتصال به سوئیچ سیسکو از طریق IP را در این مقاله از افق داده ها ایرانیان بررسی کردیم که یکی از مهم‌ترین روش‌های مدیریت این تجهیزات است که به مدیران شبکه اجازه می‌دهد از راه دور، تغییرات مورد نیاز را اعمال کنند. با رعایت نکات امنیتی و استفاده از روش‌های عیب‌یابی، می‌توان یک ارتباط پایدار و امن را تضمین کرد.

سوالات متداول

• چرا استفاده از SSH برای اتصال به سوئیچ‌های سیسکو توصیه می‌شود؟
  به دلیل اینکه SSH اطلاعات را رمزنگاری می‌کند و از حملات رهگیری و نفوذ جلوگیری می‌کند، استفاده از این پروتکل در مقابل Telnet بسیار امن‌تر است.

• در صورت بروز مشکل اتصال، چه اقداماتی می‌توان انجام داد؟
  ابتدا باید از درستی اتصال فیزیکی، تنظیمات IP، پیکربندی پروتکل‌ها و تنظیمات فایروال اطمینان حاصل کرد. همچنین بررسی لاگ‌های سوئیچ و اجرای تست پینگ از اقدامات موثر در عیب‌یابی است.

• آیا استفاده از Telnet در شبکه‌های مدرن امکان‌پذیر است؟
  از آنجایی که Telnet داده‌ها را به صورت متن ساده منتقل می‌کند، استفاده از آن در شبکه‌های حساس و عمومی توصیه نمی‌شود و بهتر است از SSH استفاده شود.

• چطور می‌توان به سوئیچ‌های سیسکو از طریق رابط وب دسترسی پیدا کرد؟
  ابتدا باید سرویس‌های HTTP یا HTTPS روی سوئیچ فعال شوند. سپس با وارد کردن آدرس IP سوئیچ در مرورگر و ورود به سیستم با نام کاربری و رمز عبور معتبر، به رابط وب دسترسی پیدا می‌کنید.

• چه اقداماتی برای افزایش امنیت اتصال به سوئیچ‌های سیسکو توصیه می‌شود؟
  به‌کارگیری پروتکل‌های امن مانند SSH، استفاده از ACL، اعمال احراز هویت قوی، به‌روزرسانی مداوم فریمور و ثبت لاگ‌های فعالیت از جمله مهم‌ترین اقدامات امنیتی محسوب می‌شوند.
