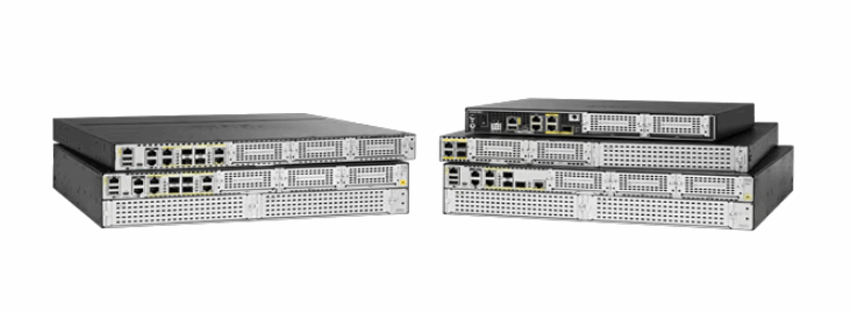

روتر سیسکو سری Cisco ISR 4000
روترهای خدمات یکپارچه سیسکو ملقب به ISR (Integrated Services Routers) می‌باشند. از این میان روتر سری ISR 4000 سیسکو برای سازمان‌های توزیع شده که دارای چندین شعبه و سایت‌های راه دور می‌باشند، طراحی شده است. امروزه دفاتر شعب سرویس‌های کاملی را از طریق رایانش ابری، موبایل و برنامه‌های کاربردی چندرسانه‌ای ارائه می‌دهند و نیازمند ارتباط مستقیم با مراکز داده خصوصی و رایانش ابرهای عمومی از طریق VPNها و اینترنت می‌باشند. سازمان‌ها همچنین نیاز دارند تا هزینه کل مالکیت یا TCO خود در خصوص سخت‌افزار شبکه را کاهش دهند.
روترهای سیسکو ISR 4000 با فراهم نمودن مزیت‌های بیشتر از جمله پهنای باند بالاتر در ابعاد فیزیکی کوچکتر و با مدارهای کمتر، مدیریت ترافیک شبکه WAN برای رویارویی با برنامه‌های کاربردی و استفاده از الگوهای جدید، کارایی بالا در قبال تقاضا و ادغام با سرورها توانسته‌اند قابلیت‌های خود را نسبت به نسل قبلی روترهای دفاتر و شعب توسعه و بهبود ببخشند. روترهای سری ISR 4000 سیسکو می‌توانند به عنوان روترهای شعب و سایت‌های راه دور، لبه شبکه اینترنت و یا لبه شبکه WAN در سازمان‌های بزرگ و متوسط و یا به عنوان روترهای لبه شبکه WAN و اینترنت سازمان‌های متوسط و کوچک در دفاتر مرکزی مورد استفاده قرار گیرند. لازم بذکر می‌باشد که برای لبه شبکه WAN در دفاتر مرکزی سازمان‌های بزرگ روترهای سری ASR سیسکو مناسب می‌باشند.
 |  |  |
سیسکو ISR 4000 در سازمان‌های کوچک تا متوسط مناسب برای: لبه شبکه اینترنت و WAN | سیسکو ISR 4000 در سازمان‌های متوسط تا بزرگ مناسب برای: شعب، لبه شبکه اینترنت و WAN | سیسکو سری ASR در سازمان‌های بزرگ مناسب برای: لبه شبکه اینترنت و WAN |
ویدئوی معرفی روتر سیسکو ISR 4000
نیازمندی‌ها
روتر سیسکو Cisco ISR 4000 Series در برطرف کردن چه مشکلاتی کمک خواهد کرد؟
ارائه خدمات کامل
در گذشته شعب و سایت‌های راه دور، دسترسی به برنامه‌های کاربردی محلی و یا میزبان در مراکز داده را از طریق ارتباطات ایستا فراهم می‌نمودند. ار آنجا که امروزه شعب وظیفه خدمت‌رسانی به 80 درصد کارکنان را عهده دار می‌باشند؛ لذا سازمان‌ها با در نظر گرفتن نیروی کار در حال جابجایی و افزایش روزافزون استفاده از برنامه‌های کاربردی تحت ابر، وظیفه فراهم نمودن خدمات کامل و بروز را از طریق ارتباطات پویا برعهده دارند. تجارت‌های امروزی در حال تغییر و تحول می‌باشند؛ و می‌کوشند تا با استفاده از برنامه‌های کاربردی همه‌جانبه، معرفی ویدئوهای با کیفیت بالا، خدمات و سرویس‌های محلی و خدمات رسانه‌ای قوی، بهره‌وری کارمندان و وفاداری مشتریان خود را بهبود ببخشند.
منابع عملیاتی شبکه
امروزه در بسیاری از سازمان‌ها منابع عملیاتی شبکه به تناسب نیازهای واقعی افزایش نیافته‌اند، در نتیجه کسب و کارهای بزرگ با تعداد شعب بالا با گذشت زمان خود را در مواجهه با اداره یک شبکه پیچیده و در حال رشد می‌یابند و این در حالی است که به این نسبت نیروی عملیاتی IT در اختیار ندارند. حال به این موارد فضای کم رک برای تجهیزات، قیمت بالای سخت‌افزار و از طرفی نیاز به رشد برنامه‌های کاربردی، مصرف انرژی و سرمایش را نیز اضافه نمایید. این محدودیت‌ها عملیات شبکه شعب را با توجه به نیازهای روزافزون و تعداد فزاینده تجهیزات، با پیچیدگی و مشکلات همراه می‌سازد.
بهینه‌سازی شبکه WAN
افزایش کاربران در حال جابجایی، خدمات مبتنی بر ابر، برنامه‌های کاربردی چند رسانه‌ای به همراه افزایش بار شبکه و الگوهای ترافیکی جدید موجب افزایش درخواست‌ها و نیازها شده‌اند. بهینه‌سازی شبکه WAN، بازرسی عمیق بسته‌های ترافیکی و تکنیک‌های مدیریت ترافیک پیشرفته، این روزها کم و بیش نیازمندی‌هایی هستند برای پشتیبانی از الگوهای جدید ترافیکی و سیاست‌های مبتنی بر برنامه‌های کاربردی شبکه که همگی برگرفته از خدمات مبتنی بر ابر می‌باشند. همچنین استفاده از اینترنت محلی شعبه برای کاربران میهمان و یا استفاده از برنامه‌های مبتنی بر ابر در داخل شعبه از نظر هزینه بسیار به صرفه‌تر از انتقال این جریان‌های ترافیکی به مرکز داده اصلی می‌باشد.
امنیت شعب
اگرچه استفاده از اینترنت درون شعب از نظر هزینه کاملا به صرفه می‌باشد، اما از طرفی ابعاد کاملا جدیدی به سیاست‌های امنیتی سازمان اضافه می‌نماید. به منظور محافظت، وضعیت امنیتی شعب باید بصورت خود-یادگیری هوشمند باشد تا بتواند از حملات روز صفر (Zero-Day) بدون مداخله دستی اپراتورها محافظت نماید. با توجه به ماهیت امروزه تهدیدات، سیاست‌های امنیتی کسب و کارها باید به گونه‌ای باشد تا مکانیزم محافظت نه تنها به صورت سنتی در مقابل تهدیدات خارجی، بلکه در مقابل تهدیدات داخلی نیز پاسخگو باشند.
ویژگی‌ها و مزایای روتر سیسکو ISR 4000
معماری برتر
روترهای سری 4000 ISR سیسکو بر مبنای 20 سال تجربه این شرکت در مسیریابی شعب اداری ساخته شده‌اند و دارای قدرت افزایش سرویس‌های و توان عملیاتی بر مبنای نیازمندی‌های شبکه شعب امروزی می‌باشند و به کسب و کارها اجازه می‌دهند تا:
به سرعت یک دفتر شعبه جدید یا یک سرویس جدید در شبکه را فعال نمایند.
کل یک شعبه را بایک بستر واحد اداره کنند.
با خودکارسازی وظایف تکراری و سازمان‌دهی موارد امنیتی و برنامه‌های کاربردی، به بخش IT زمان بیشتری برای نوآوری اختصاص دهند.
امنیت مستحکم، خودکار و هوشمند را در برابر تهدیدات سایبری جدید در تمام نقاط شبکه فراهم کنند.
معماری جدید در سری ISR 4000 سیسکو مشکلات شعب اداری مدرن را بدون استفاده از سرویس‌های موجود در نسل قبلی روترهای سیسکو حل می‌کند. همچنین مجازی‌سازی در شبکه را راه‌اندازی می‌کند تا تیم فناوری‌اطلاعات در هر زمان بتوانند کنترل یک سرویس را در دست بگیرند و بتوانند منابع پردازشی را مطابق نیاز تغییر و یا در جهت دیگر استفاده کنند. علاوه بر این، مجازی‌سازی قدرت محاسبات را برای انجام برنامه‌های محاسباتی دیگر، تهیه Backup و پردازش آنالیز داده ها را فراهم می‌کند.
معماری پلتفرم‌های سری 4000 ISR سیسکو حداکثر تا 2 گیگابایت بر ثانیه توان عملیاتی به شما می‌دهد که 4 تا 10 برابر سریع‌تر از ISR از نسل قبلی دفاتر اداری سازمان‌ها است. سرویس شبکه WAN و برنامه‌های بهینه‌ساز داخل سری 4000 ISR مثل برنامه‌های مشاهده و کنترل داده (AVC) به واحد فناوری‌اطلاعات سازمان این امکان را می‌دهد که برای ظرفیت خود برنامه‌ریزی کنند. این معماری نه تنها به شعبه سازمانی اجازه می‌دهد تا شبکه را با یک پلتفرم واحد اداره کند ، بلکه امکان استفاده از شبکه همگرا، محاسبات و منابع ذخیره در همان پلتفرم را نیز فراهم می‌کند. فناوری مجازی‌سازی موجود در روتر سری 4000 ISR سیسکو از طریق ماژول‌های سری مرکز داده قابل دسترسی هستند که سطح جدیدی از همگرایی شبکه را ارائه می‌دهند.
تکنولوژی ASIC و سیستم‌عامل قابل برنامه‌ریزی
روتر سری ISR 4000 سیسکو از نرم‌افزار سیسکو IOS XE استفاده می‌کند ، همان سیستم‌عامل مبتنی بر لینوکس که در سیستم عامل‌های سری قوی‌تر ASR 1000 یافت می‌شود. نرم‌افزار IOS XE سیسکو به گونه‌ای طراحی شده تا رابط کاربری استفاده شده در نسل قبلی روترهای سیسکو را حفظ کند؛ علاوه بر آن امکان استفاده از پردازنده‌های چند هسته‌ای را فراهم می‌کند.
این تنظیمات باعث تسهیل در جداسازی Control Plane و Data Plane می‌شود و از پردازنده‌ای اختصاصی برای سرویس‌های مختلف استفاده می‌کند. از آنجا که Service Plane جدا از Control Plane و Data Plane است ، روتر سری 4000 ISR می‌تواند خدمات بیشتر و سنگین‌تری را روی یک پلتفرم واحد انجام دهد و به یک دفتر امکان ادغام دستگاه‌ها را می‌دهد.
قابل ارائه راه حل‌های CUBE، اتصال به شبکه تلفنی (SRST) یا سرویس‌های مختلف مسیریابی را می‌توان به سهولت در یک روتر سری ISR 4000 سیسکو مستقر کرد. علاوه بر این، برای بسیاری از خدمات، مانند CUBE، مقیاس‌پذیری بدون هزینه‌های اضافی در هر پورت به طور قابل توجهی بیشتر است؛ به علاوه با ارائه خدماتی از جمله سرویس CUBE، مقیاس پذیری افزایش یافته و همچنین برای ارائه خدمات در شعب نیازی به پرداخت هزینه بیشتر نمی‌باشد.
این فناوری با استفاده از تکنولوژی ASIC قدرتمند شده تا عملکرد بهتری ارائه کند. پردازنده‌های X86 در هر سرویس‌های را بر اساس Container جدا می‌کند که منابع محاسبات مانند CPU ،RAM و Storage به آن اختصاص می‌دهد. یک Hypervisor صنعتی و استاندارد زیرساخت های اساسی برای یک برنامه یا یک سرویس را ارائه می‌دهند. این طراحی باعث می‌شود که سرویس مقیاس‌پذیرتر و انعطاف‌پذیرتر نسبت به یک سرویس ثابت تغییرناپذیر ارائه دهد. استقرار دستگاه بدون نیرو انسانی، امنیت بالا از طریق ایزوله کردن مشکل , انعطاف‌پذیری و آپدیت کردن سرویس‌های شبکه بدون نیاز به تغییر نرم‌افزار از دیگر مزایای سری 4000 ISR سیسکو است.
قیمت و کارایی سری ISR 4000 سیسکو
روترهای سری 4000 ISR سیسکو اجازه افزایش پهنای باند بدون نیاز به هیچ دستگاه اضافی برای بهینه‌سازی را به شما می‌دهند که کارکنان واحد فناوری اطلاعات می‌توانند با حداقل نیرو این ویژگی را مدیریت کنند. سری 4000 ISR سیسکو برای اجرای ترکیبی از سرویس‌های پیچیده در سرویس‌های همزمان هوشمند WAN مورد استفاده قرار می‌گیرند که شامل سرویس‌های امنیتی، بهینه‌سازی برنامه‌ها، AVC و PfRv3 برای انتخاب هوشمند مسیر می‌باشد. در نتیجه با صرف نیروی کار کمتر برای مدیریت و عدم استفاده از تجهیز اضافه، کارایی با صرف هزینه کمتر می‌تواند بهبود یابد.
ارتقاع کارایی در صورت رشد و تقاضای سازمان
شعبه‌های اداری می‌توانند توان عملیاتی خود را به بالاترین حد آپدیت کنند بدون اینکه پلتفرم جدیدی را نصب کنند. هر مدل روتر در سری ISR 4000 دارای عملکرد بالاتری نسبت به سطح پایه روتر دارد که می‌توان از راه دور نیز آن License را فعال کرد. به عنوان مثال ، یک شعبه ممکن است یک ISR 4351 سیسکو با عملکرد پایه 200 مگابیت در ثانیه پیاده‌سازی کند. چند سال بعد ، هنگامی که استفاده از برنامه‌های جدید و الگوهای ترافیک، پهنای باند بالاتری را الزامی می‌کند ، اپراتور شبکه می‌تواند License عملکرد بالا را وارد کرده و آن را روشن کند و توان آن را به 400 مگابیت بر ثانیه افزایش دهد. کل این عملیات در عرض چند دقیقه و با چند درصد از هزینه یک روتر جدید انجام می‌شود.
سرویس‌های مختلف در صورت تقاضا سازمان
معماری پردازنده‌های X86 به ماشین‌های مجازی مبتنی بر KVM اجاره می‌دهد تا روتر سری ISR 4000 را به صورت مجازی اجرا کنند. همچنین می‌توان برای صرفه‌جویی در مصرف برق و سخت‌افزار سرویس‌های ضروری شعبه‌ها را بجای اجرا روی سرور بر روی روتر اجرا کرد.
سرویس امنیت داخلی جدید و بی‌نظیر
سری ISR 4000 علاوه بر ویژگی‌های امنیتی سنتی مانند فایروال مبتنی بر Zone و رمزگذاری ، طیف کاملی از پیشنهادات امنیت داخلی بسیار هوشمند را متناسب با تهدیدات سایبری امروز معرفی می‌کند. Umbrella سیسکو یک بستر امنیتی مبتنی بر رایانش ابری است که اولین خط دفاع در برابر تهدیدات را در اینترنت و هر کجا که کاربران به آن دسترسی پیدا کنند، فراهم می‌کند. یک Agent ساخته شده در نرم‌افزار IOS است که از ترافیک DNS مخرب که از داخل شعبه منشأ می‌شود محافظت می‌کند. این مهم باعث می‌شود تا از استفاده بدافزار و میزبان بدافزار از داده‌ها و کنترل سرورها جلوگیری شود. سیسکو Stealthwatch برنامه‌ای است که از هوش مصنوعی برای محافظت در برابر حمله‌های Day-Zero مورد استفاده قرار می‌گیرد و این قابلیت را دارد که الگوی ترافیک عادی شبکه را می‌آموزد و سپس به دنبال ناهنجاری‌ها می‌باشد.
مقایسه مدل‌های مختلف روتر سیسکو سری ISR 4000

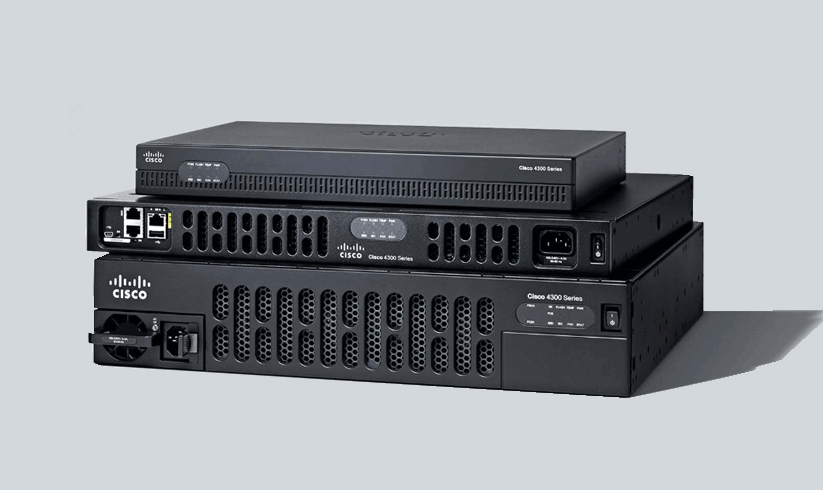

روترهای ISR سری 4300 و 4400 سیسکو طراحی رابط کاربری بسیار مشابه دارند. بزرگ‌ترین تفاوت برای اکثر کاربران این است که سری 4400 ISR سیسکو از منبع تغذیه دوگانه پشتیبانی می‌کند، در حالی که سری 4300 ISR سیسکو این چنین نیست. این تفاوت باعث می‌شود سیسکو ISR4451 و ISR4431 گزینه‌های ارجح تری برای سازمان‌ها باشد. سری های ISR4400 و ISR4300 هر دو با همان معماری پایه طراحی سری ASR 1000 سیسکو طراحی شده و از معماری توزیع منابع بین Control Plane و Data Plane استفاده می‌کند. روترهای سری ISR 4400 سیسکو دارای یک تفکیک فیزیکی بین Control Plane و Data Plane بوده و برای هر یک از سوکت‌های CPU اختصاصی استفاده می‌کنند. سری 4300 ISR سیسکو از یک سوکت با چند هسته پردازنده استفاده می‌کند که منابع پردازشی را بین Control Plane ،Data Plane و Service Plane توزیع می‌کند. این تفاوتی است که اکثر کاربران از آن آگاه نخواهند شد. سری ISR4400 سیسکو دارای 2 پردازنده چند هسته‌ای می‌باشد که برای Control Plane و Date Plane و Service Plane مورد استفاده قرار می‌گیرد.
در نرم‌افزار IOS XE سیسکو درون خود یک نرم‌افزار کلاسیک سیسکو اجرا می‌کند که از سازگاری با پروتکل Control Plane سایر روترهای سیسکو اطمینان حاصل کند. این تنظیمات به عنوان "نرم‌افزار IOS سیسکو" در شکل نشان داده شده است. "ISR-WAAS" در شکل نمونه‌ای از یک سرویس مجازی معمولی است که در یک Container سرویس داخل نرم‌افزار IOS XE سیسکو در حال اجرا است. مانند روترهای ISR نسل 2 ، یک فیبر چند گیگابایتی از ارتباط مستقیم Layer 2 بین ISC ، ماژول‌های SM-X و ماژول‌های رابط شبکه (NIM) پشتیبانی می‌کند، بدون اینکه Data Plane از طریق روتر میزبان مسیریابی شود. شکل سمت راست معماری سری ISR4400 سیسکو و شکل چپ معماری سری ISR4300 سیسکو را نشان می‌دهد، که شبیه به سری ISR4400 سیسکو است اما جدایی Control Plane و Data Plane را شامل نمی‌شود. با این وجود تجربیات کابران و عملکرد روترها یکسان است.
معرفی روتر سیسکو ISR4451-X
روتر ISR4451-X سیسکو برای مهاجرت از روترهای موجود 3925E سیسکو و 3945E سیسکو پیشنهاد شده است. دارای عملکرد 1 گیگابیت بر ثانیه و قابل ارتقا به 2 گیگابیت برثانیه است. این روتر 2RU را از Rack شما اشغال می‌کند که دارای 3 اسلات NIM و 2 اسلات پیشرفته SM-X می‌باشد. روتر 4451-X را می‌توان با 2 منبع تغذیه داخلی تهیه کرد.
پردازنده 4 هسته‌ای (یک پردازنده کنترل و سه سرویس)
10 هسته پردازنده برای Data Plane
پشتیبانی از سرورهای UCS سری E در مدل‌های Single و Double-wide
حداکثر 16 گیگابایت حافظه برای سرویس‌ها و کنترل دستگاه
معرفی روتر سیسکو ISR4431
روتر ISR4431 سیسکو برای مهاجرت از روترهای موجود 3925 سیسکو و 3945 سیسکو پیشنهاد شده است. این روتر دارای عملکرد 500 مگابیت بر ثانیه ، قابل ارتقاء تا 1 گیگابیت بر ثانیه 1RU فضا اشغال می‌کند و دارای 3 اسلات NIM است. مانند روترهای ISR4451 سیسکو و ISR4431 سیسکو دارای منبع تغذیه اضافی است.
پردازنده 4 هسته‌ای (یک پردازنده کنترل و سه سرویس)
6 هسته برای Data Plane
حداکثر 16 گیگابایت حافظه برای سرویس‌ها و کنترل دستگاه
معرفی روتر سیسکو ISR4351
روتر ISR4351 سیسکو برای مهاجرت از روترهای موجود 2951 سیسکو پیشنهاد شده است. این دستگاه با عملکرد 200 مگابیت بر ثانیه ، قابل ارتقاء به 400 مگابیت بر ثانیه، 2RU فضا از Rack را اشغال می‌کند و سه اسلات NIM و دو اسلات SM-X دارد.
دارای پردازنده 8 هسته‌ای که 4 هسته برای Data Plane و 4 هسته برای Control Plane و Container سرویس مورد استفاده قرار می‌گیرند.
پشتیبانی از سرورهای UCS سری E در مدل‌های Single و Double-wide
حداکثر 16 گیگابایت حافظه برای سرویس‌ها و کنترل دستگاه
معرفی روتر سیسکو ISR4331
روتر ISR4331 سیسکو برای مهاجرت از روترهای موجود سیسکو 2911 و 2921 سیسکو پیشنهاد شده است. این روتر دارای عملکرد 100 مگابیت بر ثانیه ، قابل ارتقاء تا 300 مگابیت بر ثانیه و حجم 1RU با دو اسلات NIM و یک اسلات SM است.
دارای پردازنده 8 هسته‌ای که 4 هسته برای Data Plane و 4 هسته برای Control Plane و Container سرویس مورد استفاده قرار می‌گیرند.
پشتیبانی از سرورهای UCS سری E در مدل های Single و Double-wide
حداکثر 16 گیگابایت حافظه برای سرویس‌ها و کنترل دستگاه
معرفی روتر سیسکو ISR4321
روتر ISR4321 سیسکو برای مهاجرت از روترهای موجود سیسکو 2901 و 1941 پیشنهاد شده است. این دستگاه دارای عملکرد 50 مگابیت بر ثانیه، قابل ارتقاء به 100 مگابیت بر ثانیه، حجم 1RU، با دو اسلات NIM و بدون اسلات SM.
پردازنده 4 هسته‌ای که دو هسته برای Data Plane، یک هسته Control Plane و یک هسته برای سرویس اختصاصی یافته است.
حداکثر 8 گیگابایت حافظه برای سرویس‌ها و کنترل دستگاه
ISR 4461 | ISR 4451 | ISR 4431 | ISR 4351 | ISR 4331 | ISR 4321 | ISR 4221 | ISR model |
1.5Gbps | 1Gbps | 500Mbps | 200Mbps | 100Mbps | 50Mbps | 35Mbps | Aggregate Throughput (Default) |
3Gbps | 2Gbps | 1Gbps | 400Mbps | 300Mbps | 100Mbps | 75Mbps | Aggregate Throughput (Performance License) |
Over 7Gbps | Over 4Gbps | Over 4Gbps | Over 2Gbps | Over 2Gbps | 1.5Gbps | 1.2Gbps | Aggregate CEF Only Throughput (Boost License) |
4 | 4 | 4 | 3 | 3 | 2 | 2 | Total onboard WAN or LAN 10/100/1000 ports |
2 | - | - | - | - | - | - | Total onboard WAN or LAN 10Gbps ports |
4 | 4 | 4 | 3 | 2 | 2 | 2 | RJ-45-based ports |
4 | 4 | 4 | 3 | 2 | 1 | 1 | SFP-based ports |
Yes | Yes | Yes | Yes | Yes | Yes | Yes | Fiber |
3 | 2 | 0 | 2 | 1 | 0 | 0 | Enhanced service-module slots |
2 | 1 | 0 | 1 | 0 | 0 | 0 | Doublewide service-module slots |
3 | 3 | 3 | 3 | 2 | 2 | 2 | NIM slots |
Yes | Yes | Yes | - | - | - | - | Redundant power supply |
480770 | 480770 | 512970 | 566310 | 587250 | 593270 | 593270 | MTBF (Hours) |
Yes | Yes | Yes | Yes | Yes | Yes | - | Voice functionality |
Yes | Yes | Yes | Yes | Yes | Yes | - | SD-Access |
Cisco IWAN | Cisco SD-WAN | Cisco SD-WAN | Cisco SD-WAN | Cisco SD-WAN | Cisco SD-WAN | Cisco SD-WAN | SD-WAN |
Yes | Yes | Yes | Yes | Yes | Yes | Yes | 3G/4G LTE |
Yes | Yes | Yes | Yes | Yes | Yes | Yes | Zone-based firewall |
Large Branch | Large Branch | Large Branch | Medium branch | Medium branch | Small branch | small branch | Typical user |
اجزای تشکیل‌دهنده روتر سیسکو سری ISR 4000
سرور سیسکو Cisco UCS E-Series
این سرورها در مدل‌های مختلف امکان قرار گرفتن بر روی روترهای سیسکو سری ISR4000 را دارند و کلیه قابلیت‌های یک سرور را دارا می‌باشند.
ماژول SM-X
یک نوع ماژول بزرگ‌تر که عمدتاً برای سرورهای سری E سیسکو و ماژول‌های سوئیچ اترنت با تعداد پورت بیشتر استفاده می‌شود. بعضی از ماژول‌های SM-X با نسل دوم ISRها سازگار هستند.
ماژول NIM
سایز NIM به تقریبا اندازه نصف یک SM-X است و معمولا برای رابط Ethernetهای شبکه WAN ،Voice و رابط‌های Ethernet با تعداد پورت کمتر استفاده می‌شود. NIM با ISRهای نسل قبلی سازگار نیست.
مبدل SM-X Carrier Card
این کات یک مبدل است که از اسلات SM-X استفاده می‌کند و امکان استفاده ماژول‌های NIM در این اسلات را فراهم می‌کند.
پارت نامبر جهت خرید روتر سیسکو سری ISR 4000
توضیحات | Description | پارت نامبر | Part Number |
Cisco ISR 4000 Series Chassis | شاسی روتر | |
Cisco ISR 4221 (2GE,2NIM,8G FLASH,4G DRAM,IPB) | ISR4221/K9 |
Cisco ISR 4321 (2GE,2NIM,4G FLASH,4G DRAM,IPB) | ISR4321/K9 |
Cisco ISR 4331 (3GE,2NIM,1SM,4G FLASH,4G DRAM,IPB) | ISR4331/K9 |
Cisco ISR 4351 (3GE,3NIM,2SM,4G FLASH,4G DRAM,IPB) | ISR4351/K9 |
Cisco ISR 4431 (4GE,3NIM,8G FLASH,4G DRAM,IPB) | ISR4431/K9 |
Cisco ISR 4451 (4GE,3NIM,2SM,8G FLASH,4G DRAM) | ISR4451-X/K9 |
Cisco ISR 4461 (2x10GE+4x1GE,3NIM,3SM,8G FLASH,4G DRAM) | ISR4461/K9 |
Cisco ISR4000 Series Network Interface Modules - Data | |
NIM with multimode 4 pair G.SHDSL EFM and ATM | NIM-4SHDSL-EA |
4-port ISDN BRI S/T NIM Module | NIM-4BRI-S/T |
2-port ISDN BRI S/T NIM Module | NIM-2BRI-S/T |
Multi Mode VDSL2/ADSL/2/2+ NIM Annex B | NIM-VA-B |
Multi Mode VDSL2/ADSL/2/2+ NIM Annex A | NIM-VAB-A |
Multi Mode VDSL2/ADSL/2/2+ NIM Annex M | NIM-VAB-M |
1-port GE WAN NIM, dual-mode RJ45 & SFP | NIM-1GE-CU-SFP |
2-port GE WAN NIM, dual-mode RJ45 & SFP | NIM-2GE-CU-SFP |
16 Channel Async serial interface for ISR4000 series router | NIM-16A |
2-Port Serial WAN Interface card | NIM-2T |
24 Channel Async serial interface for ISR4000 series router | NIM-24A |
1 port Multiflex Trunk Voice/Clear-channel Data T1/E1 Module | NIM-1MFT-T1/E1 |
2 port Multiflex Trunk Voice/Clear-channel Data T1/E1 Module | NIM-2MFT-T1/E1 |
4 port Multiflex Trunk Voice/Clear-channel Data T1/E1 Module | NIM-4MFT-T1/E1 |
8 port Multiflex Trunk Voice/Clear-channel Data T1/E1 Module | NIM-8MFT-T1/E1 |
1-Port Serial WAN Interface card | NIM-1T |
4-Port Serial WAN Interface card | NIM-4T |
1 port Multiflex Trunk Voice/Channelized Data T1/E1 Module | NIM-1CE1T1-PRI |
2 port Multiflex Trunk Voice/Channelized Data T1/E1 Module | NIM-2CE1T1-PRI |
8 port Multiflex Trunk Voice/Channelized Data T1/E1 Module | NIM-8CE1T1-PRI |
Cisco ISR4000 Series Network Interface Modules – Ethernet Switch | |
4-port Layer 2 GE Switch Network Interface Module 4-port non-POE Layer 2 Gigabit Ethernet Switch Network Interface Module | NIM-ES2-4 |
8-port Layer 2 GE Switch Network Interface Module 8-port non-POE Layer 2 Gigabit Ethernet Switch Network Interface Module | NIM-ES2-8 |
8-port POE/POE+ Layer 2 GE Switch Network Interface Module 8-port POE/POE+ Layer 2 Gigabit Ethernet Switch Network Interface Module | NIM-ES2-8-P |
Cisco ISR4000 Series Network Interface Modules – Wireless WAN Interface | |
CAT6 LTE Advanced NIM for LATAM and APAC Multi-mode CAT6 LTE Advanced NIM for all ISR 4K and ENCS 5400 platforms | NIM-LTEA-LA |
CAT6 LTE Advanced NIM for Europe and North America Multi-mode CAT6 LTE Advanced NIM for all ISR 4K and ENCS 5400 platforms | NIM-LTEA-EA |
Cisco ISR4000 Series Network Interface Modules – voice | |
2-port Network Interface Module - BRI (NT and TE) | NIM-2BRI-NT/TE |
2-Port FXS/FXS-E/DID and 4-Port FXO Network Interface Module | NIM-2FXS/4FXOP |
2-port FXS NIM | NIM-2FXS |
2-Port Network Interface Module - FXS, FXS-E and DID | NIM-2FXSP |
4-port Network Interface Module - BRI (NT and TE) | NIM-4BRI-NT/TE |
4-Port Network Interface Module - Ear and Mouth | NIM-4E/M |
4-port FXS NIM | NIM-4FXS |
4-Port Network Interface Module - FXS, FXS-E and DID | NIM-4FXSP |
2-port Network Interface Module - FXO (Universal) | NIM-2FXO |
1 port Multiflex Trunk Voice/Clear-channel Data T1/E1 Module | NIM-1MFT-T1/E1 |
4-port Network Interface Module - FXO (Universal) | NIM-4FXO |
2 port Multiflex Trunk Voice/Clear-channel Data T1/E1 Module | NIM-2MFT-T1/E1 |
4 port Multiflex Trunk Voice/Clear-channel Data T1/E1 Module | NIM-4MFT-T1/E1 |
8 port Multiflex Trunk Voice/Clear-channel Data T1/E1 Module | NIM-8MFT-T1/E1 |
1 port Multiflex Trunk Voice/Channelized Data T1/E1 Module | NIM-1CE1T1-PRI |
2 port Multiflex Trunk Voice/Channelized Data T1/E1 Module | NIM-2CE1T1-PRI |
8 port Multiflex Trunk Voice/Channelized Data T1/E1 Module | NIM-8CE1T1-PRI |
Cisco ISR4000 Series Service Modules | |
SM-X Adapter for one NIM module for Cisco 4000 Series ISR | SM-X-NIM-ADPTR |
One port T3/E3 Service Module | SM-X-1T3/E3 |
SM-X module with 6-port dual-mode GE / SFP | SM-X-6X1G |
SM-X module with 4-port dual-mode GE/SFP or 1-port 10G SFP+ | SM-X-4X1G-1X10G |
SM-X EtherSwitch, L2/L3, SM, 16 GE, POE+ | SM-X-ES3-16-P |
SM-X EtherSwitch, L2/L3, SM, 24 GE, POE+ | SM-X-ES3-24-P |
SM-X EtherSwitch, L2/L3, SM, 48 GE, 2 SFP, POE+ | SM-X-ES3D-48-P |
64 channel Async serial interface for ISR4000 series router 64 channel Async serial interface for ISR4000 series router | SM-X-64A |
Cisco SM 16-port 1G, 4-port 2.5 mGig & 2-port 10G SFP/SFP+ Cisco SM 16-port 1G, 4-port 2.5 mGig & 2-port 10G SFP/SFP+ | SM-X-16G4M2X |
Cisco SM 40-port 1G, 8-port 2.5 mGig & 2-port 10G SFP/SFP+ Cisco SM 40-port 1G, 8-port 2.5 mGig & 2-port 10G SFP/SFP+ | SM-X-40G8M2X |
Cisco ISR4000 Series PVDM4 DSPs | |
32-channel DSP module | PVDM4-32 |
64-channel DSP module | PVDM4-64 |
128-channel DSP module | PVDM4-128 |
256-channel DSP module | PVDM4-256 |
768-channel high-density voice DSP module | SM-X-PVDM-500 |
1024-channel high-density voice DSP module | SM-X-PVDM-1000 |
2048-channel high-density voice DSP module | SM-X-PVDM-2000 |
3080-channel high-density voice DSP module | SM-X-PVDM-3000 |
Cisco ISR4000 Series Storage | |
200 GB, mSATA Solid State Disk (for ISR motherboard slot) | SSD-MSATA-200G (on motherboard) |
NIM Carrier Card for up to 2 SSD Drives | NIM-SSD |
200 GB, SATA Solid State Disk for NIM-SSD | SSD-SATA-200G |
400 GB, SATA Solid State Disk for NIM-SSD | SSD-SATA-400G |
800 GB, SATA Solid State Disk for NIM-SSD | SSD-SATA-800G |
